Зымсыз байланыш үчүн 48pin пакеттери

Get Latest Price

Төлөм түрү:	T/T,Paypal
Инкотерм:	FOB
Min. тартип:	50 Piece/Pieces
ташуу:	Ocean,Land,Air,Express
порт:	Shanghai

байланыш алуу

Буюм жөнүндө маалымат

Product Attributes

Таңгак жана жеткирүү

Буюм жөнүндө маалымат

Other information

Product Attributes

Модели No.: CQFN48

белги: XL

Place Of Origin: China

Таңгак жана жеткирүү

Сатуу бирдиктери

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Буюм жөнүндө маалымат

CQFP48: 48-коргонуу керамикалык квадраттык квалификациялык пакет рфиктер үчүн

Продукт сереп

The CQFP48 - татаал радио жыштык менен интегралдык микросхемалар (RFics) жана Asics үчүн жогорку ишенимдүүлүктү, герметикалык чапталган чечимди камсыз кылган 48 коргонуу үчүн 48-коргонуу чамалык тегиз пакет. Биздин зымсыз RF таңгактоо портфелиндеги негизги компонент катары CQFP Мыкты электр жана жылуулук көрсөткүчтөрү менен орточо кадыр-барк санап өтүнмөлөрүнө ылайыкташтырылган. Анын көп катмарлуу керамикалык курулушу жана шайкеш келүү сигналсыздыгын жана механикалык кынтыксыздыгын жана механикалык жактан бекемдигин камсыз кылат, зымсыз байланыш, аэроссоско жана өнөр жай тутумдарында турак-жайды турак-жайды идеалдуу тандоо жасайт.

Техникалык мүнөздөмөлөр

Parameter	Specification (Example: CQFP48E)
Lead Count	48
Lead Pitch	0.5 mm or 0.8 mm options available
Body Material	Multilayer Alumina ($Al_2O_3$) Ceramic
Lead Frame Material	Kovar (Fe-Ni-Co Alloy)
Example Body Dimensions	SQ 10.50 x 10.50 mm (for 0.5mm pitch)
Example Die Cavity	SQ 7.00 x 7.00 mm (for 0.5mm pitch)
Sealing Method	AuSn Solder Sealing or Parallel Seam Welding [1]
Optional Heat Sink	Available with integrated metal heat sink in base for improved thermal performance

Продукт сүрөттөрү

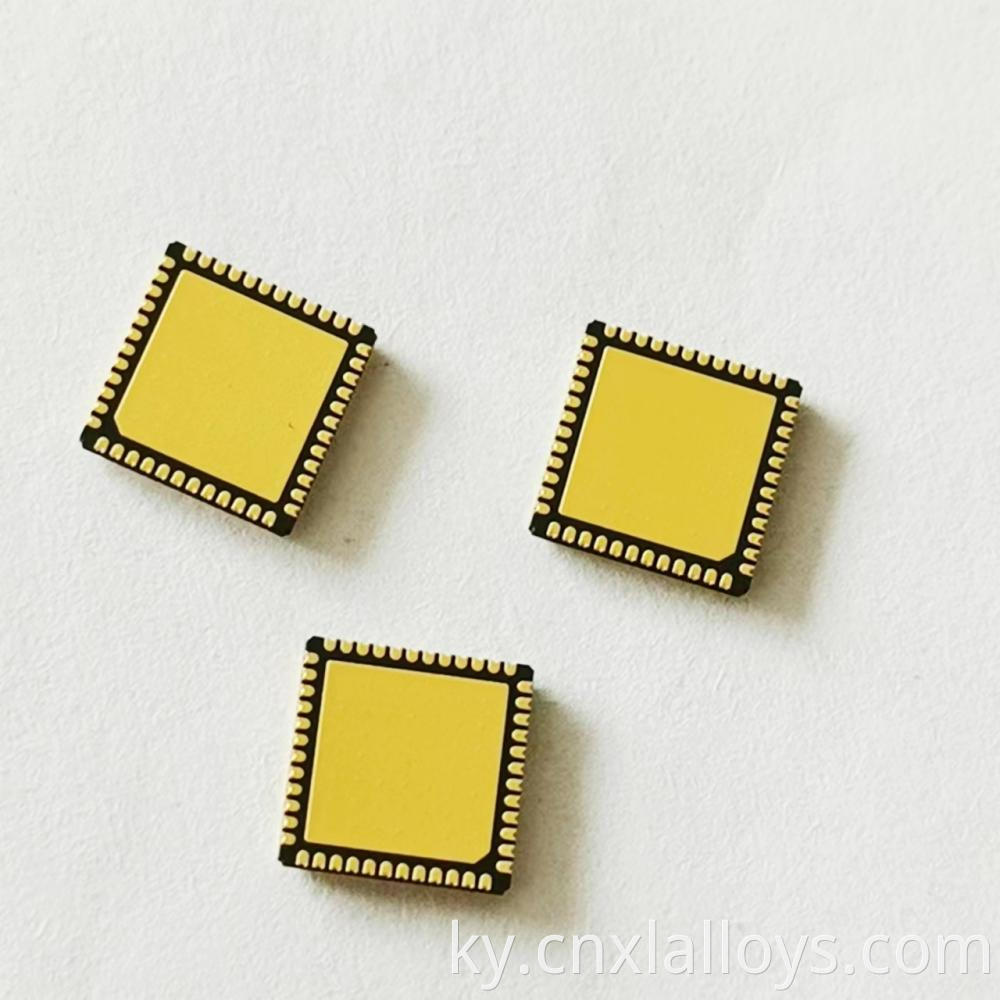

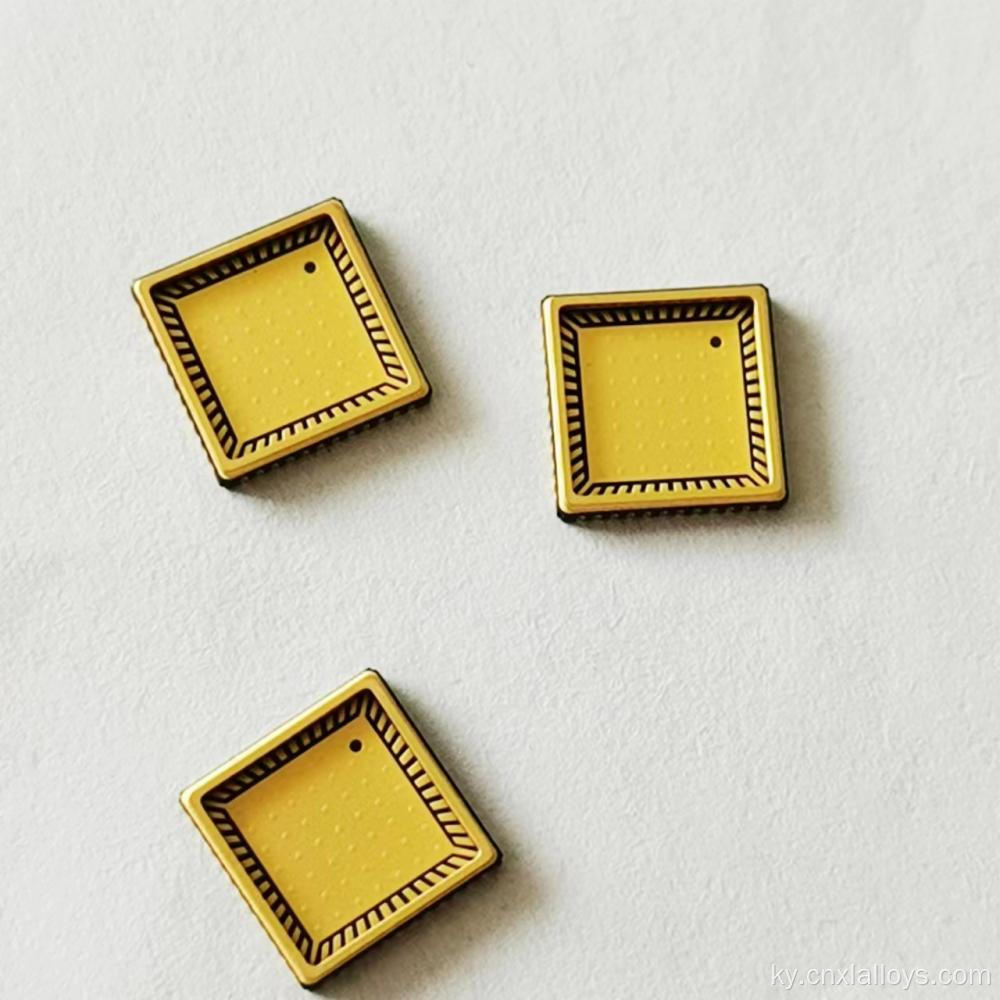

A high-reliability 48-pin CQFP for RF integrated circuits

Өзгөчөлүктөрү жана артыкчылыктары

Бүтүндөйт сигналынын сигналынын жолун: керамикалык орган жана жакшы көзөмөлдөнгөн жетекчиликке алынуучу Геометрия RF жыштыгында мыкты спектакль үчүн төмөн паразиттерге ээ болот.
Херметикалык ишенимдүүлүк: Чыныгы хатмет мөөрү нымдуулук жана булгоочу заттарды, катаал чөйрөлөрдө узак мөөнөттүү ишенимдүүлүктөн сынчыл.
Эскирген Smt туташуусу: Шамал-канаттар пакет менен PCB ортосундагы терс таасирин тийгизген термо-механикалык стрессти алып келет.
Мыкты жылуулук туруктуулугу: Алумина денесинин CTE кремностив сыяктуу силикон жана Гаас сыяктуу жарым өткөргүч материалдарына туура келген.
Дизайн ар тараптуу: Керамикалык топтомдордун кеңири тараган бөлүгүнүн бир бөлүгү, пин эсептелгендиги жана дене өлчөмдөрү бар.

Колдонмо сценарийлери

CQFP48 - бул жогорку деңгээлдеги эң жогорку деңгээлдеги ар тараптуу топтом

RF транссуалдык жана модемдер
Жыштыкты синтездөөчүлөр (Plls) жана чыңалуудагы осциллаторлор (VCOS)
Радио тутумдары үчүн санариптик сигнал процессорлору (DSPS)
Aerospace жана коргонуу электриктер үчүн эсептөө

Кардарлар үчүн артыкчылыктар

Тутумдун аткарылышын камсыз кылуу: Өзүңүздүн потенциалыңызга ылайык иш алып барууга мүмкүндүк берген жогорку сапаттагы топтомду колдонуңуз.
Кепилдик өнүмү өмүр бою: баалуу интеграцияланган схемаңызды сактаңыз, узак мөөнөттүү операцияга ылайыкташтырылган куралдуу, черветтик тосмолюция менен сактаңыз.
Коммерциялык деңгээлдеги монтажды жөнөкөйлөтүү: Ылайыктагы дизайн, оңой текшерүүдөн өткөн, сиздин өндүрүшүңүздү жана сапатты көзөмөлдөө процесстерин жеңилдетет.

FAQ (көп берилүүчү суроолор)

Q1: Аусндагы жоон мөөр басуу жана тигилген ширетүү кандай айырма бар?

A1: Экөө тең жогорку ишенимдүүлүктү ченеметикалык мөөр басуу ыкмалары. Аусн (Алтын Калай) Тигүү ширеси ширетүү ширетүү жана пакет аркылуу ширелеп түзүү үчүн тектүү жана пакет аркылуу электроддорду колдонот. Тигүү ширетүүсү көбүнчө пакеттин ичиндеги жылуулук сезгич компоненттер үчүн пайдалуу болушу мүмкүн болгон төмөнкү температуранын температурасы үчүн артыкчылык берилет.

Q2: Мен бир аз жылуулук раковинасы менен топтомду качан белгилешим керек?

A2: Эгерде сиздин ITTREAT RACE, эгер сиздин IC 1-2 ватт бийлегендигине ээ болсо, анда сиз интеграцияланган жылуулук раковинасы менен нускасын тандашыңыз керек. Жылуулук раковинасы Чиптин кесилишинин температурасын коопсуз чектерде сактоо үчүн өтө маанилүү болгон PCB үчүн өлгөнгө чейин түздөн-түз каршылык көрсөтүлөт.

Q3: Бул топтомдор херметикалык эмес, арзан баада версиясында барбы?

A3: Ооба, талап кылынбагандыгы үчүн, биз бул топтомдорду гредиттик эмес мөөргө учуруучу вариант менен, мисалы, экопокси мөөрү менен биротоло мөөрү бар керамикалык эмес же пластик капкагын колдонуп, экзоматикалык мөөр менен кошо керамикалык эмес же пластикалык капкакты колдонуу менен сунуштай алабыз.
