Зымсыз микротолкундуу кубаттуулук

Get Latest Price

Төлөм түрү:	T/T,Paypal
Инкотерм:	FOB
Min. тартип:	50 Piece/Pieces
ташуу:	Ocean,Land,Air,Express
порт:	Shanghai

байланыш алуу

Буюм жөнүндө маалымат

Product Attributes

Таңгак жана жеткирүү

Буюм жөнүндө маалымат

Other information

Product Attributes

Модели No.: QF253

белги: XL

Place Of Origin: China

Таңгак жана жеткирүү

Сатуу бирдиктери

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Буюм жөнүндө маалымат

Power Power Transistor топтомдору RF жана микротолкундар үчүн

Продукт сереп

Биздин стилибиз (транскорлордун схемасы) Электр топтомдору - герметикалык мөөр басылган, турак-жайды дискреттөө үчүн жогорку ишенимдүүлүк менен чечүү. Бул классикалык электр топтомдору эң сонун жылуулук диссипациясы үчүн, эң сонун темир баштуу (база), айнек-металлга же керамикалык-металлга чейинки металлга чейин металл мөөрлөрүнөн өтүп, айнек-металл мөөрлөрүнөн өтүү үчүн алып келет. Бул дизайн жогорку кубаттуулук үчүн оптималдаштырылган жана эң көп талап кылынган өнөр жай, аскердик жана аэрозак системаларына ишенимдүү түрдө ишенимдүү тосмолорду берет. Биз бир катар стандарттуу JEDEC схемалары, анын ичинде, анын ичинде-3, 254, 257 жана 258 жана 258.

Техникалык мүнөздөмөлөр

Parameter	Specification
Package Types	TO-3, TO-254, TO-257, TO-258, and custom variants
Base Material	WCu, MoCu, or Oxygen-Free Copper (TU1)
Optional Heat Sink	Can be integrated with a Beryllium Oxide (BeO) ceramic heat sink for maximum thermal performance
Insulator	Alumina ($Al_2O_3$) Ceramic or high-integrity glass seals
Lead Material	Kovar (4J34) or Copper-Cored Kovar for high current handling
Hermeticity	True hermetic seal compliant with MIL-STD-883
Compliance Standard	GJB923A-2004 (General specification for packages of semiconductor discrete devices)

Продукт сүрөттөрү

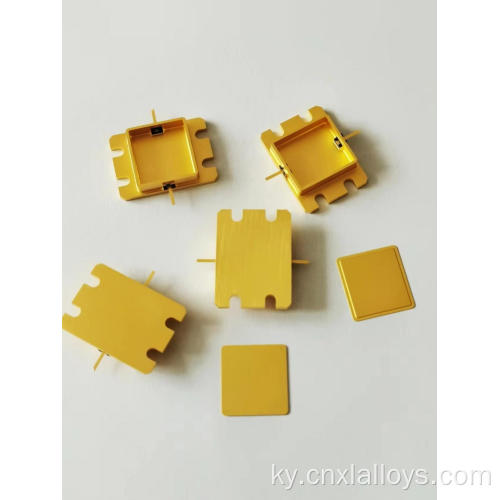

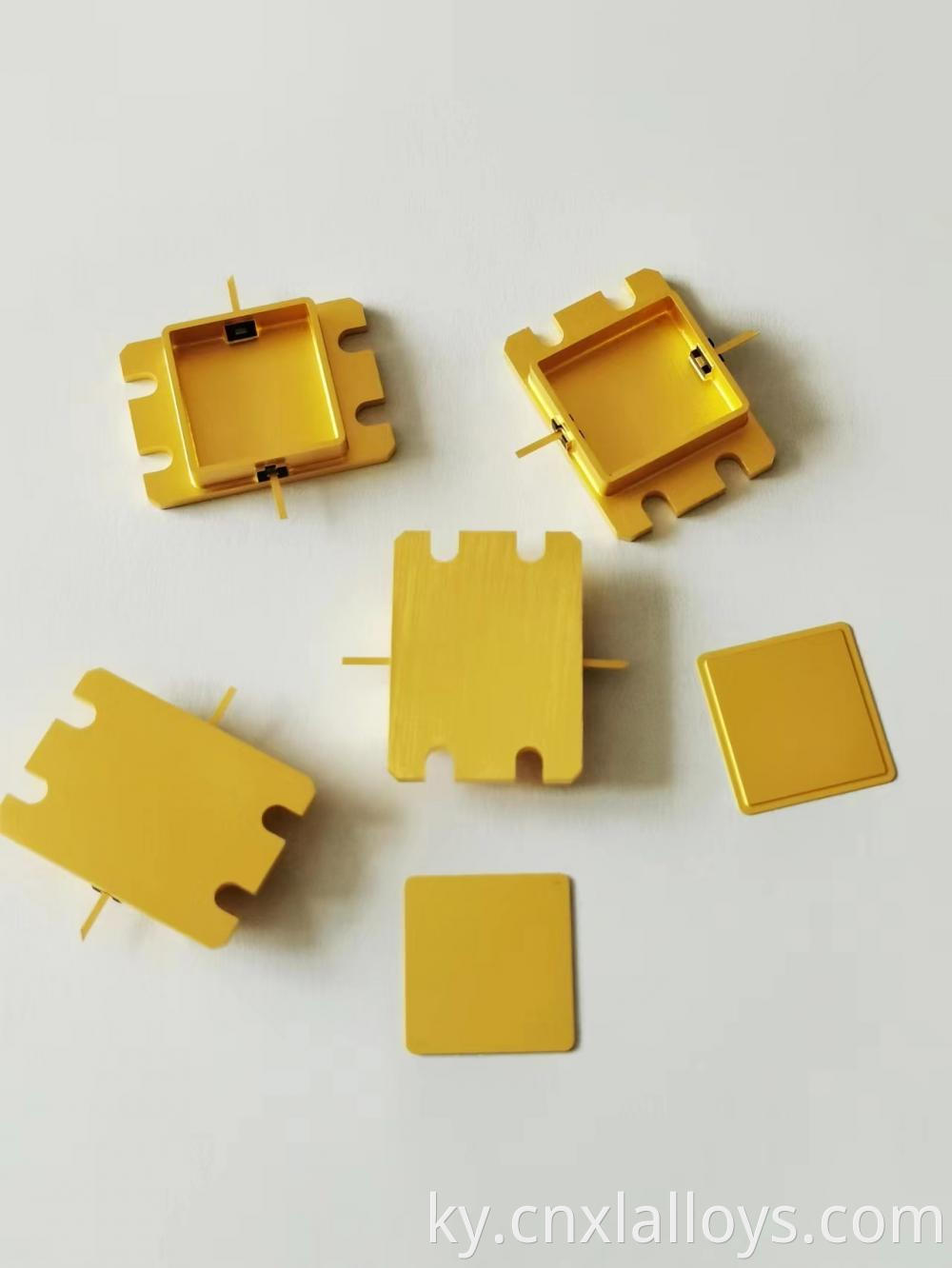

A hermetic TO-style package for high-power RF transistors

Өзгөчөлүктөрү жана артыкчылыктары

Электр энергиясынын жогорку дисспрессиясы: катуу металл базасы жылуулук раковинасына өтө төмөн жылуулук раковинасына өтө төмөн, транзисторлордун жогорку деңгээлдеги деңгээлде иштөөгө мүмкүнчүлүк берет.
Херметикалык ишенимдүүлүк: айнек-металлга же керамикалык метро мөөрлөрү чыныгы герметикалык тосмолор түзүп, жарым өткөргүч мөөнөтүн коргонуу үчүн, максималдуу өмүр бою нымдан жана булгоочу заттарды көз жумат.
Чоң учурдагы жетекчилер: Жез кордогон ковардын тандоолорунун мүмкүнчүлүктөрү учурдагы тиркемелер үчүн электрдик каршылык көрсөтөт.
Интернет-стандарттык баяндамалар: Jedec стандартына топтомдордун шайкештигин жана жеңилдигин камсыз кылат.
Туруктуу курулуш: аскердик стандарттарга ылайык, экстремалдык механикалык шок, термелүүгө жана жылуулук велосипед титирөөгө туруштук берүүгө арналган.

Колдонмо сценарийлери

Стилдердин пакеттери жогорку ишенимдүүлүктүн тутумундагы дискреттик электр шаймандарынын ишканалары болуп саналат:

Авионика жана Коргоо: RF Power Amplifiers, Radar тутумдары жана кубаттуулуктар.
Өнөр жай: жогорку энергетикалык мотор контроллору, ширетүүчү шайман жана кубаттуулук.
Боштук: Спутниктик энергетикалык башкаруу жана байланыш тутумдары.
Бийик аягы аудио: Жогорку Fidelity Power Amplifiers.

Кардарлар үчүн артыкчылыктар

Акылдуу ишенимдүүлүк: эң маанилүү өтүнмөлөрдө ондогон жылдардагы ондогон жылдар бою спектакль жазуулары менен топтомду тандаңыз.
Жогорудагы жылуулук көрсөткүчтөрү: Электр кубаттарыңыздын салкын болушун камсыздаңыз жана жылуулук дисспрессиясы үчүн иштелип чыккан пакет менен натыйжалуу иштеңиз.
Жөнөкөйлөштүрүлгөн орнотуу: Болт-төмөн дизайн түзмөктү орнотуу үчүн жөнөкөй жана коопсуз ыкма менен камсыз кылат.
Кубат үчүн фонд: Бийликтин жогорку дискреттик жарым өткөргүчтөрдүн бардык түрлөрү үчүн ишенимдүү электроника таңгактоо чечими.

FAQ (көп берилүүчү суроолор)

Q1: a to-254 жана 257 пакетинин айырмасы эмнеде?

A1: Экөө тең 3-коргошун, фариз пакеттери, бирок аларда ар кандай өлчөмдөр жана чеберчиликке ээ. Т-254 чоңураак (болжол менен 13.7 x 20.2 мм) 3 мм жетектөөчү тон менен, ал эми 257-де-257 кичирээк (болжол менен 10.5 мм) 2.54M жетекчи тон менен. Тандоо өзгөчө кубаттуулукка жана PCB макетине жараша болот. [1]

Q2: Жез кордогон Ковардын коргошун кандай артыкчылыгы?

A2: KOVAR алуу үчүн колдонулат, анткени анын КТУнун КТУга дал келген айнек жана керамикалык, ишенимдүү герметикалык мөөргө жол берүү. Бирок, Ковардын салыштырмалуу жогорку электрдик каршылыгы бар. Жез кордогон ковар коргошун, жогорку учурдагы өтүнмөлөр үчүн эң мыкты өтүнмөлөр үчүн эң мыкты өтүнмөлөрдү сунуш кылуу үчүн, жез инстанциясы (жогорку электр өткөрүмдүүлүк үчүн). [1]

Q3: Бул пакеттер Ган транзисторлоруна ылайыктуубу?

A3: Ооба. Бео жылуулук раковинасы менен конфигурацияланган учурда, аз инкубаторлор үчүн оптималдаштырылган болсо, анда пакеттер жогорку кубаттуулукта, айрыкча аскердик жана аэрозсос мейкиндигинде эң сонун тандоо болушу мүмкүн, ал жерде Hallmeticity талап кылынган.
